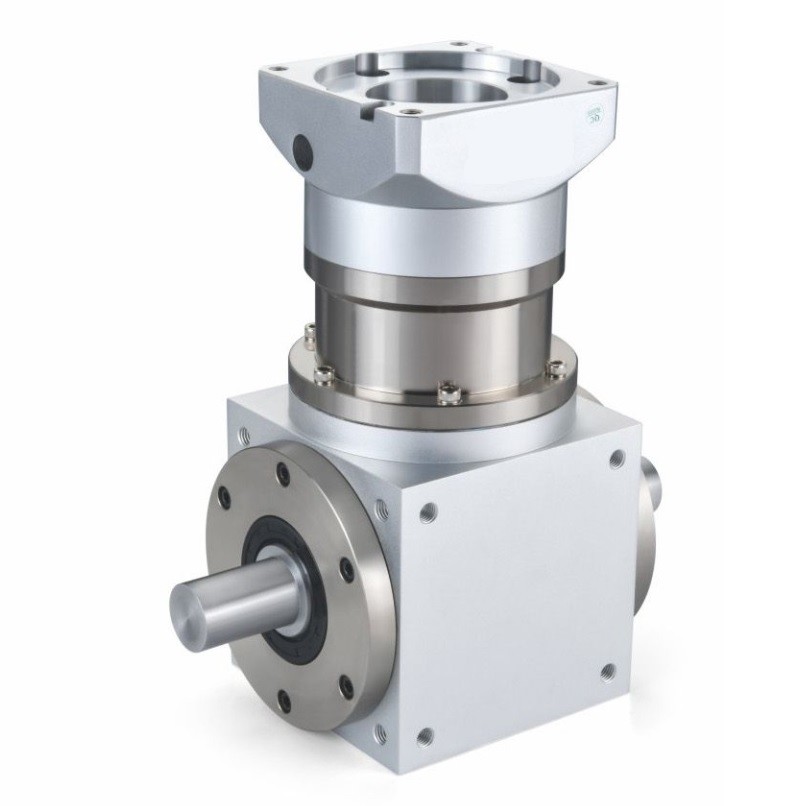

Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts Seri ZPT

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
Tempat asal Cina
Nama merek CLX
Sertifikasi N/A
Nomor model ZTP

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama produk ZPT Series Straight Gear Reducer Bahan-bahan Semua Struktur Logam Dengan Paduan Aluminium Dan Baja
Aplikasi Semua jenis mesin atau peralatan dengan motor, servo motor drive Pengaturan Persneling Peredam Gigi Lurus
Menyoroti

ZPT Series Straight Gear Reducer

,

suku cadang listrik industri Reducer planet

,

Reduktor planet logam
Tinggalkan pesan
Deskripsi Produk

Straight Gear Planetary Reducer ZPT Series Cocok Berbagai Merek Motor Untuk Cina Dan Produsen Luar Negeri

Deskripsi produk:

Reducer adalah komponen independen yang terdiri dari transmisi gigi, transmisi cacing, dan transmisi cacing gigi yang terkurung dalam cangkang kaku,biasanya digunakan sebagai perangkat transmisi reduksi antara transmisi asli dan mesin kerja.



Kotak gigi biasanya digunakan untuk peralatan transmisi kecepatan rendah dan torsi tinggi. Dengan membuat mesh sejumlah kecil gigi pada poros input kotak gigi dengan gigi besar pada poros output,daya motor listrik, mesin pembakaran internal, atau operasi kecepatan tinggi lainnya dapat dikurangi.Rasio jumlah gigi antara peralatan besar dan peralatan kecil adalah rasio transmisi.



Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts Seri ZPT 0

Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts Seri ZPT 1

Reduktor berperan dalam mencocokkan kecepatan dan mentransmisikan torsi antara mesin utama dan mesin atau aktuator kerja, dan merupakan perangkat mekanis yang relatif tepat.Tujuan menggunakannya adalah untuk mengurangi kecepatan dan meningkatkan torsiAda berbagai jenis pengurang, yang dapat dibagi menjadi pengurang gigi, pengurang cacing, pengurang mesin, pengurang mesin, pengurang mesin, pengurang mesin, pengurang mesin, pengurang mesin, pengurang mesin, pengurang mesin, pengurangan mesin, pengurangan mesin, pengurangan mesin, pengurangan mesin, pengurangan mesin, pengurangan mesin.dan pengurangan gir planet menurut jenis transmisi; Menurut tahap transmisi yang berbeda, dapat dibagi menjadi pengurangan satu tahap dan multi-tahap; Menurut bentuk gigi, mereka dapat dibagi menjadi pengurangan gigi silinder,Reduktor gear bevel, dan pengurangan gir silinder bevel; Menurut pengaturan transmisi, dapat dibagi menjadi pengurangan yang dapat digunakan, pengurangan aliran terbagi, dan pengurangan koaksial.



Reduktor gigi memiliki karakteristik transmisi torsi besar dan volume kecil.dengan berbagai kombinasi motor, bentuk instalasi, dan skema struktural. rasio transmisi secara halus ditingkatkan untuk memenuhi kondisi operasi yang berbeda dan mencapai integrasi elektromekanik.Reduktor gigi memiliki efisiensi transmisi yang tinggi, konsumsi energi rendah, dan kinerja yang superior.

Fitur:

1Mengadopsi transmisi gigi lurus, melalui pengolahan karburasi dan pemadaman, pengolahan modifikasi profil gigi, memastikan operasi yang lancar, kebisingan rendah;

2Struktur sederhana, produksi massal, dan waktu pengiriman cepat dan kinerja biaya tinggi;

3. Reducer memiliki berbagai lengkap, yang dapat memenuhi kebutuhan sebagian besar reducer di pasar.

Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts Seri ZPT 2

Ukuran ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 Tahap 1 143 177.5 198.5 269
Tahap 2 159 201 222 299.5
Tahap 3   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

Parameter teknis:

Model Satuan ZPT070 ZPT090 ZPT110 ZPT140 Rasio Tahap
Nominal output Torsi N.m   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
Torsi pemutusan darurat N.m 2 kali torsi output nominal
Kecepatan input normal r/m 3000 2500 2000 2000
Kecepatan input maksimum r/m 4000 3500 3000 3000
Kekuatan radial maksimum N 950 1450 2100 2700
Kekuatan aksial maksimum N 425 725 1050 1350
Efisiensi % Tunggal ((97%) Dua kali ((95%)
Rata-rata Umur h 20000
Berat badan kg 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





Model Satuan ZPT070 ZPT090 ZPT110 ZPT140 Rasio Tahap
Moment inersia kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
Kebisingan dB 70 70 70 70 70
Penggilingan   Penggilingan minyak sintetis
Tingkat perlindungan   IP65
